Rohrdurchführungen

Bodenplattendurchführung

mit Folienflansch

BDFF

Auf die MerklisteAuf die Merkliste
Bodenplattendurchführung - mit Folienflansch
USP
  • fertig zum Einbau in die Bodenplatte

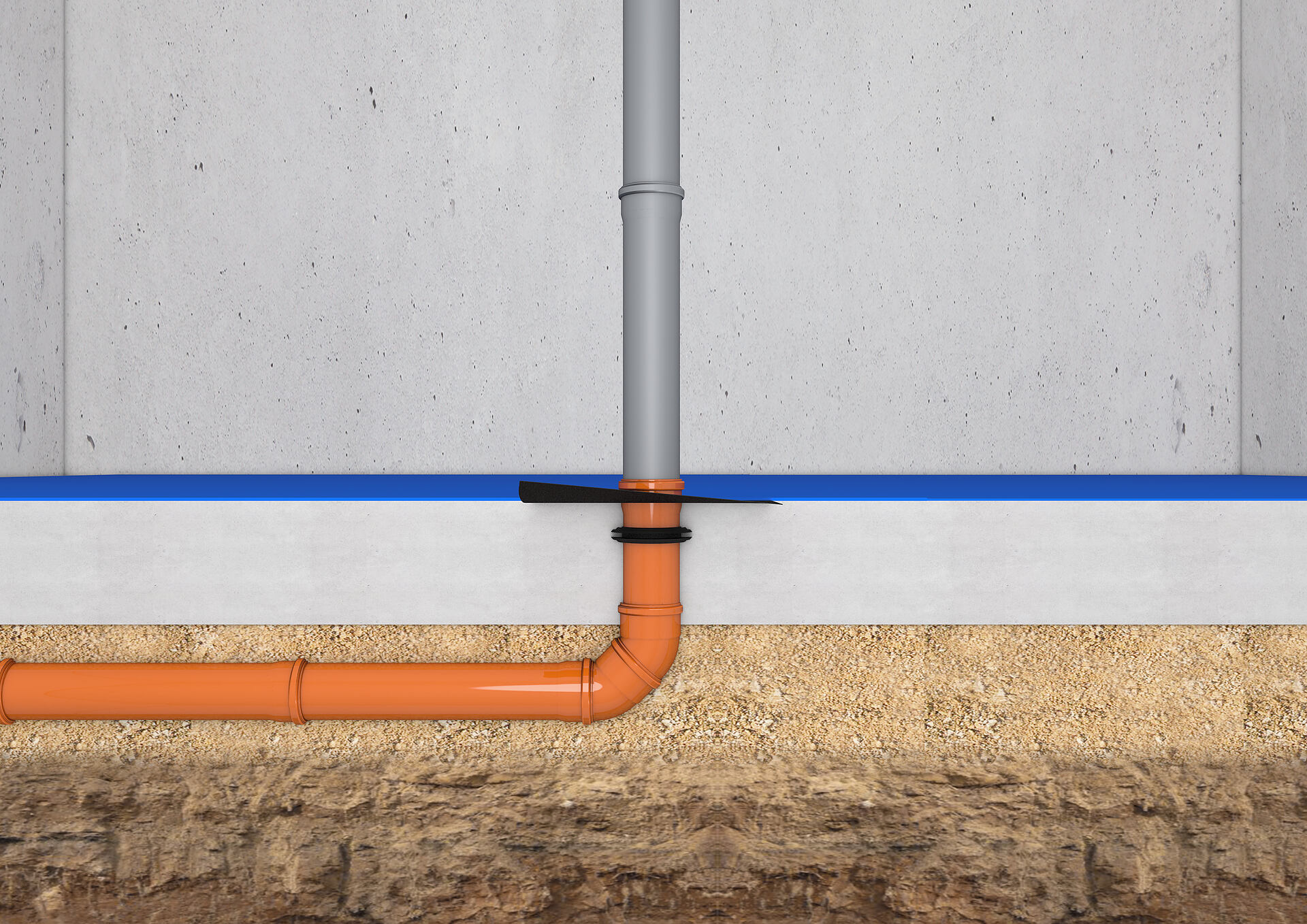

Für den Anschluss von KG- / HT-Rohren. Gas- und wasserdichte Verbindung mit der Bodenplatte durch integrierte Lippendichtung. Mit Folienflansch zur Anbindung an eine Bitumendickbeschichtung bzw. Schweißbahn oder Dampfsperre.
Bodenplattendurchführung - mit Folienflansch

Fakten

Vorteile:

  • einfache Anbindung der Abdichtung oder Dampfsperre durch Folienflansch
  • keine Unterbrechung des Abwasserrohrsystems
  • einseitig mit Steckmuffe zur Aufnahme von handelsüblichen KG- / HT-Rohren
  • erhältlich in KG und KG2000

Lieferumfang:

  • KG-Rohr mit aufgeklebter Lippendichtung

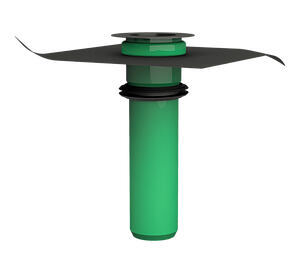

  • KG2000-Rohr mit aufgeschweißter Lippendichtung
  • 1 Stück Bauzeitschutzdeckel
  • öl- und bitumenbeständiger Folienflansch

Maße:

  • Rohrlänge: 500 mm
  • Folienflansch bis DN160: 500 x 500 mm
  • Folienflansch ab DN200: 750 x 750 mm

Anwendungsbereich:

  • Wassereinwirkungsklasse DIN 18533: W1-E
  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • KG-Rohr: PVC-U / KG2000-Rohr: PP
  • Lippendichtung: TPE
  • Folienflansch: EPDM

Dichtheit:

  • druckdicht bis 5,0 bar – entspricht 50 m Wassersäule
  • radonsicher
Downloads

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

geeignet für Medienrohr Øa (mm) Typ Bestellbezeichnung VPE Artikelnummer GTIN
110 KG BDFF110 KG 1 3030551725 4052487246439
Datenblatt und Ausschreibungstext downloaden
title=
125 KG BDFF125 KG 1 3030551726 4052487246453
Datenblatt und Ausschreibungstext downloaden
title=
160 KG BDFF160 KG 1 3030551731 4052487246477
Datenblatt und Ausschreibungstext downloaden
title=
200 KG BDFF200 KG 1 3030551732 4052487246491
Datenblatt und Ausschreibungstext downloaden
title=
250 KG BDFF250 KG 1 3030584921 4052487247399
Datenblatt und Ausschreibungstext downloaden
title=
315 KG BDFF315 KG 1) 1 3030584923 4052487247412
Datenblatt und Ausschreibungstext downloaden
title=


1) ohne Bauzeitschutzdeckel
